Il primo lavoro da disegnatore junior: 50 copie, su una manca un foro
Di Fabrizio, progettista meccanico dal 1986
Non ti chiedono di progettare un impianto il primo giorno. Ti chiedono di sistemare tavole, quote e fori, con un senior accanto. Ecco come si affronta.
In breve
Al disegnatore meccanico junior, nei primi mesi, non chiedono di progettare una macchina. Chiedono di lavorare su disegni che esistono già: «Ci sono 50 copie, su una manca un foro, ci sono 2 quote da mettere in bella, manca uno smussetto». Modifiche, revisioni, distinte, qualche rilievo, sempre con un senior accanto che controlla. Per farlo bene servono le regole del disegno tecnico, un CAD, ordine e il coraggio di chiedere.
In questo articolo
- Cosa ti chiedono davvero all'inizio
- Il senior accanto: come funziona l'affiancamento
- Come si gestisce una revisione
- Gli errori più comuni dei primi mesi
- Ragionare da disegnatore
- Come arrivarci preparato
- Domande frequenti
Cosa ti chiedono davvero all'inizio
Calcola che in azienda un disegnatore alle prime armi non viene mai lasciato solo: lo affianca sempre un senior. E se ti chiamano è perché hanno tanto lavoro, di solito quello che il senior non ha il tempo di fare. Il primo lavoro è questo: «Ci sono 50 copie, su una manca un foro, ci sono 2 quote da mettere in bella, manca uno smussetto». Ecco: per questo lavoro tu sei perfetto.
In pratica, i lavori dei primi mesi sono quasi sempre questi:
- Le piccole modifiche: un foro da aggiungere o spostare, uno smusso, un raccordo, un materiale da cambiare.
- Le quote da sistemare: tavole vecchie con quote doppie, mancanti o messe male.
- Le revisioni: ogni modifica a un disegno già emesso va registrata, e il junior impara presto a farlo bene.
- Le distinte: codici, quantità, descrizioni da aggiornare.
- Le tavole vecchie da rifare in 3D: disegni nati in 2D, o addirittura a mano, da modellare e rimettere in tavola.
- I rilievi: un pezzo che esiste ma non ha il disegno, da misurare con il calibro e disegnare.
Sembrano lavori piccoli. Sono il modo migliore per imparare, perché ogni disegno che tocchi ti fa vedere come un altro ha risolto un problema.
Il senior accanto: come funziona l'affiancamento
Il senior non è lì per farti l'esame. È lì perché il disegno che esce dall'ufficio deve essere giusto, e il modo più veloce perché lo sia è che qualcuno controlli il tuo prima che vada in officina. Di solito funziona così: ti dà il lavoro, ti spiega cosa serve, tu lo fai, lui lo rilegge, ti dice cosa non va, tu correggi. All'inizio le correzioni sono tante. Poi diminuiscono.
La cosa peggiore che puoi fare è non chiedere. A scuola il prof spiegava e tu stavi zitto; in ufficio tecnico chi chiede impara il doppio, e una domanda fatta oggi costa meno di un pezzo sbagliato domani.
Dalla pratica
Prima di consegnare una modifica, apri il PDF della tavola o stampala, e rileggila come se fossi in officina con solo quel foglio in mano. Gli errori che sullo schermo non vedi, sulla carta saltano fuori.
Come si gestisce una revisione
La revisione è la prima cosa seria che un junior impara, ed è quella che fa più danni se fatta male. La regola è semplice: un disegno già emesso, cioè già mandato in officina o a un fornitore, non si modifica mai senza cambiare revisione. Altrimenti in giro ci sono due disegni diversi con lo stesso numero, e nessuno sa quale è quello giusto.

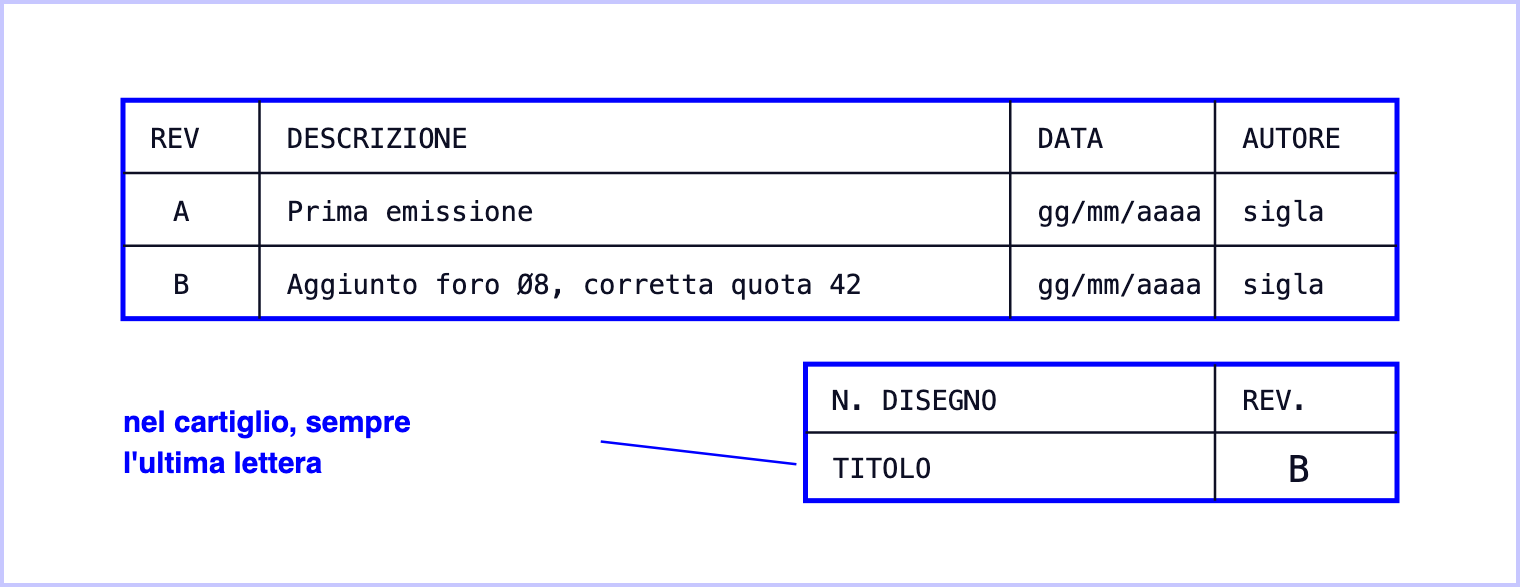

La tabella delle revisioni dice cosa è cambiato e quando; nel cartiglio c'è sempre l'ultima lettera. La versione vecchia si archivia, non si cancella.
- Fai la modifica sul modello o sulla tavola.
- Cambia l'indice di revisione nel cartiglio: da A a B, da B a C. Ogni ufficio ha la sua regola, lettere o numeri: segui quella.
- Scrivi cosa è cambiato, in modo che lo capisca chi non c'era: "aggiunto foro Ø8" dice tutto, "modifiche varie" non dice niente.
- Segna data e autore.
- Archivia la revisione vecchia e fai arrivare quella nuova a chi deve averla. In molte aziende la revisione la approva il responsabile prima di uscire.
Dove si scrive tutto questo lo spiego nell'articolo sul cartiglio.
Gli errori più comuni dei primi mesi
- Modificare senza revisione, "tanto è una cosa piccola". Le cose piccole sono quelle che si perdono.
- Quote a occhio. Una quota copiata da un disegno vecchio senza controllarla si porta dietro l'errore di chi l'ha scritta.
- Non chiedere per paura di fare una domanda stupida. Le domande stupide non esistono; i pezzi sbagliati sì.
- Fidarsi del modello e non della tavola. In officina arriva la tavola, non il modello: è lei che deve essere giusta.
- Dimenticare la distinta. Hai aggiunto una vite? Va anche in distinta, o al montaggio manca.
- Consegnare senza rileggere. Cinque minuti di controllo valgono più di un'ora di correzioni dopo.
Ragionare da disegnatore
In ufficio tecnico avevo cinque colleghi che venivano dal professionale, non dal tecnico. Avevano sete di imparare. Un calcolo non lo sapevano fare, ma sapevano dire: «Per sollevare quel peso lì devo fare un calcolo, per vedere se la sezione del ferro si rompe o no». E lo chiedevano a chi lo sapeva fare. Facevano lo stesso lavoro degli altri.
Il junior bravo non è quello che sa tutto. È quello che, davanti a una modifica, si chiede a cosa serve il pezzo, come si monta e dove lavora, e se qualcosa non gli torna lo dice. Usa il tuo cervello: anche quando il disegno l'ha fatto un altro, il controllo lo fai tu.
Come arrivarci preparato
Per lavorare bene da junior servono poche cose, fatte bene:
- Le regole del disegno: viste, sezioni, quote, tolleranze. Le trovi negli articoli sulle proiezioni ortogonali, sulla quotatura e sulle tolleranze.
- Un CAD 3D, per modellare e mettere in tavola. Se parti da zero, leggi da dove cominciare con Inventor.
- Qualche tavola completa fatta da te, da far vedere. Vale più di qualsiasi riga sul curriculum, anche perché le imprese chiedono spesso esperienza: i dati sono in le imprese cercano disegnatori industriali?
- Il coraggio di chiedere, anche nella tua azienda, se ci lavori già. Se chiedi di provare è tutto più facile. Basta chiedere: al limite ti dicono di no.
Non ti prometto un lavoro, e non lo fa nessuno che sia onesto. Quello che posso fare è portarti al punto in cui il lavoro del junior lo sai fare: con MechMastery, in 6 settimane arrivi al tuo primo disegno tecnico completo con Inventor, e sai come continuare a crescere. Come si lavora in ufficio tecnico, giorno per giorno, lo racconto in cosa fa un disegnatore meccanico.
Domande frequenti
Cosa fa un disegnatore meccanico junior?
Nei primi mesi lavora soprattutto su disegni che esistono già: aggiunge un foro che manca, sistema le quote, mette gli smussi, aggiorna le distinte, ridisegna in 3D tavole vecchie, rileva pezzi in officina. Sempre con un disegnatore esperto che controlla il suo lavoro.
Serve esperienza per lavorare come disegnatore junior?
Dipende dall'azienda. Quello che quasi sempre serve è saper leggere e fare un disegno tecnico e conoscere un CAD. Qualche tavola completa fatta da te, da far vedere, aiuta a dimostrarlo meglio di qualsiasi riga sul curriculum.
Quanto ci vuole per passare da junior a senior?
Non c'è un tempo fisso: dipende da quanto disegni, da che macchine fa l'azienda e da chi ti affianca. Si cresce tavola dopo tavola, e ogni modifica ti insegna come un altro ha risolto un problema.
Posso chiedere di provare nella mia azienda?
Sì, e spesso è la strada più semplice: in azienda ti conoscono già, sanno come lavori, e tu i pezzi li conosci perché li vedi tutti i giorni. Basta chiedere: al limite ti dicono di no.
