Distinta base e palloncini in Inventor: come si fanno bene
Di Fabrizio, progettista meccanico dal 1986
La distinta nasce nel modello, non sulla tavola. Le proprietà da compilare, le viste della distinta, l'elenco parti, i palloncini, e gli errori che mandano in officina pezzi sbagliati.
In breve
In Inventor la distinta base nasce nell'assieme, dalle proprietà di ogni componente: numero parte, descrizione, materiale. Si controlla nel comando della distinta, dove scegli la struttura di ogni componente e le viste strutturata o solo parti. Sulla tavola di assieme la distinta diventa l'elenco parti, e i palloncini collegano ogni pezzo alla sua riga con il numero di posizione. Se i dati sono giusti nel modello, tavola e distinta si aggiornano da sole.
In questo articolo
- Cos'è la distinta base, e a chi serve
- In Inventor la distinta nasce nel modello
- La distinta nell'assieme: viste e struttura
- L'elenco parti sulla tavola
- I palloncini
- Viti, dadi e componenti commerciali
- Gli errori più comuni
- Le norme di riferimento
- Domande frequenti
Cos'è la distinta base, e a chi serve
La distinta base è l'elenco di tutti i componenti di un assieme: per ognuno la posizione, la quantità, il codice, la descrizione, il materiale o la norma. Sembra una tabella da ufficio, ma è una delle cose più usate di tutta la documentazione:
- il magazzino la usa per preparare i pezzi;
- gli acquisti per ordinare viti, cuscinetti e componenti commerciali;
- il montaggio per controllare di avere tutto, e per capire dove va ogni pezzo;
- l'officina per sapere quali particolari costruire, e in quanti pezzi.
Una distinta sbagliata non si vede in ufficio. Si vede al montaggio, quando manca un pezzo.
In Inventor la distinta nasce nel modello
La regola più importante: la distinta non si scrive sulla tavola. In Inventor ogni componente ha le sue proprietà, le iProperties, e la distinta le legge da lì:
- Numero parte: il codice del pezzo. Se è vuoto, Inventor usa il nome del file, e in distinta ti ritrovi codici come "Parte12".
- Descrizione: cos'è il pezzo, in parole: "Piastra di base", "Perno di guida".
- Materiale: con la sua designazione, che arriva dal materiale assegnato al pezzo.
- Le proprietà personalizzate che servono al tuo ufficio: trattamento, fornitore, codice del cliente.
Se compili queste proprietà quando crei il pezzo, la distinta si fa da sola. Se il template della parte le prevede, non te le dimentichi. E le stesse proprietà riempiono anche il cartiglio del disegno del particolare.
La distinta nell'assieme: viste e struttura
Nell'assieme, il comando della distinta base (Bill of Materials) apre una tabella con tutti i componenti. Ha tre viste:
| Vista | Cosa fa vedere | A cosa serve |
|---|---|---|
| Dati del modello (Model Data) | I componenti come stanno nell'assieme | Controllare e correggere i dati |
| Strutturata (Structured) | I sottoassiemi come righe, con i loro pezzi sotto | Il montaggio, che lavora per gruppi |
| Solo parti (Parts Only) | Tutti i pezzi in un elenco piatto, con le quantità sommate | Magazzino e acquisti |
Le viste strutturata e solo parti, di solito, vanno attivate prima di usarle. Poi c'è la struttura di ogni componente, che decide come entra in distinta:
- Normale: il caso di quasi tutti i pezzi.
- Acquistato: un componente che si compra già fatto, anche se nel modello è un assieme, come un cilindro pneumatico. In distinta è una riga sola.
- Fantasma: un sottoassieme che serve solo a organizzare il modello. In distinta non compare, e i suoi pezzi salgono di livello.
- Riferimento: un componente che serve nel modello ma non si costruisce né si compra, per esempio un ingombro. Non entra in distinta.
- Inseparabile: un assieme che non si può smontare, come una saldatura: si tratta come un pezzo unico.
L'elenco parti sulla tavola
Sulla tavola di assieme, la distinta si mostra con l'elenco parti (Parts List): scegli la vista dell'assieme, la vista della distinta da usare (strutturata o solo parti) e il livello, e Inventor mette la tabella. Le colonne si scelgono: posizione, quantità, codice, descrizione, materiale o norma. Il loro aspetto viene dallo stile della distinta nel template.
Quando l'elenco parti sta sulla tavola, sopra il cartiglio, si legge di solito dal basso verso l'alto, con la posizione 1 vicino al cartiglio. Così, se si aggiunge un pezzo, la riga nuova va in cima senza rifare tutto. Se la distinta è un documento a parte, si legge dall'alto in basso.
I palloncini
Il palloncino è il cerchio con il numero di posizione che collega un pezzo del disegno alla sua riga in distinta. Inventor ha il palloncino singolo (Balloon) e quello automatico (Auto Balloon), che ne mette tanti insieme. Il numero non lo scrivi tu: è la posizione della distinta. Le regole per metterli bene:
- Un palloncino per ogni tipo di pezzo, non per ogni pezzo: le quattro viti uguali hanno un palloncino solo, e la quantità sta in distinta.
- La linea di richiamo finisce con un punto quando termina dentro il contorno del pezzo, con una freccia quando termina sul contorno.
- Allineati, in file orizzontali o verticali, fuori dal disegno.
- Le linee di richiamo non si incrociano e non sono parallele alle linee del tratteggio.
- In ordine, per esempio in senso orario o seguendo il montaggio, così chi cerca la posizione 7 la trova subito.

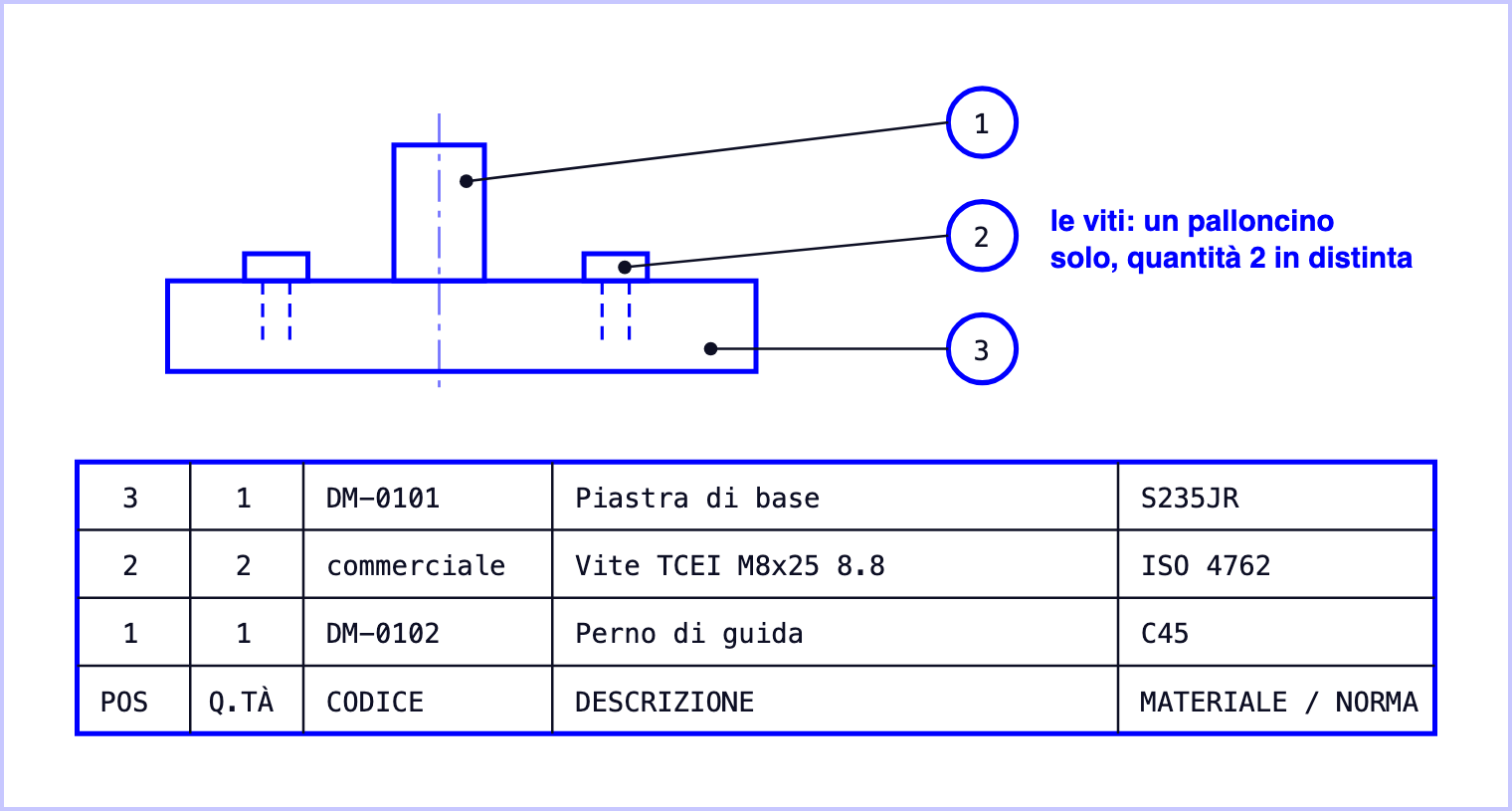

Tre palloncini allineati fuori dal disegno, con le linee di richiamo che finiscono con un punto dentro il pezzo. Sotto, l'elenco parti sopra il cartiglio: si legge dal basso verso l'alto.
Viti, dadi e componenti commerciali
I pezzi che si comprano non hanno un disegno: per il magazzino e gli acquisti, la riga della distinta è tutto. Per questo si scrivono con la loro designazione normalizzata: tipo, norma, misura e classe. Per esempio:
- vite a testa cilindrica con esagono incassato ISO 4762 M8x25 8.8;
- dado esagonale ISO 4032 M8;
- rondella piana ISO 7089 8.
Se il tuo Inventor ha le librerie dei componenti normalizzati (il Content Center), le viti inserite da lì portano già la designazione nelle loro proprietà. Altrimenti la scrivi tu, una volta, nella proprietà del componente.
Dalla pratica
Prima di mandare un assieme in officina, conta i pezzi con la distinta in mano, uno per uno, guardando il modello. Cinque minuti in ufficio valgono più di un pezzo che manca al montaggio.
Gli errori più comuni
- Numero parte vuoto, e la distinta piena di nomi di file.
- Descrizioni scritte a mano sulla tavola, sopra l'elenco parti: alla prima modifica del modello non tornano più. I dati si correggono nel modello.
- Quantità sbagliate, perché un componente di riferimento è finito in distinta o un sottoassieme fantasma non è stato impostato.
- Un palloncino per ogni vite, invece di uno per tipo con la quantità in distinta.
- Palloncini sparsi e linee incrociate: la tavola diventa una ragnatela.
- Viti senza norma, scritte come "vite M8": il magazzino non sa quale prendere.
La distinta è l'ultimo passaggio della tavola di assieme. Prima vengono le viste e le sezioni: le trovi nella guida alla messa in tavola e in vista in sezione in Inventor, dove spiego anche come non sezionare viti e alberi. Nel mio percorso, MechMastery, la prima tavola arriva alla lezione 15, e con i miei template distinta e palloncini hanno già lo stile giusto.
Le norme di riferimento
ISO 7573, distinte (elenchi delle parti). ISO 6433, numeri di riferimento delle parti (i palloncini). ISO 4762, viti a testa cilindrica con esagono incassato. ISO 4032, dadi esagonali. ISO 7089, rondelle piane. Per i comandi: la guida in linea di Autodesk Inventor della tua versione.
Domande frequenti
Dove si trova la distinta base in Inventor?
Nell'assieme, nel comando della distinta base (Bill of Materials), di solito tra i comandi di gestione della scheda dell'assieme. Lì vedi e modifichi i dati dei componenti; sulla tavola, poi, la distinta si mostra con l'elenco parti (Parts List).
Che differenza c'è tra distinta strutturata e solo parti?
La strutturata rispetta i sottoassiemi: un sottoassieme è una riga, e i suoi pezzi stanno sotto di lui. La solo parti mette tutti i pezzi in un elenco piatto, sommando le quantità. La prima serve al montaggio, la seconda spesso al magazzino e agli acquisti.
I palloncini si aggiornano se cambio la distinta?
Sì: il numero del palloncino è il numero di posizione della distinta. Se rinumeri le posizioni, i palloncini cambiano di conseguenza. Per questo i numeri non si scrivono mai a mano.
Come si scrive una vite in distinta?
Con la sua designazione normalizzata: tipo, norma, misura e classe di resistenza, per esempio vite a testa cilindrica con esagono incassato ISO 4762 M8x25 8.8. Così il magazzino e gli acquisti sanno esattamente cosa prendere, senza un disegno.
